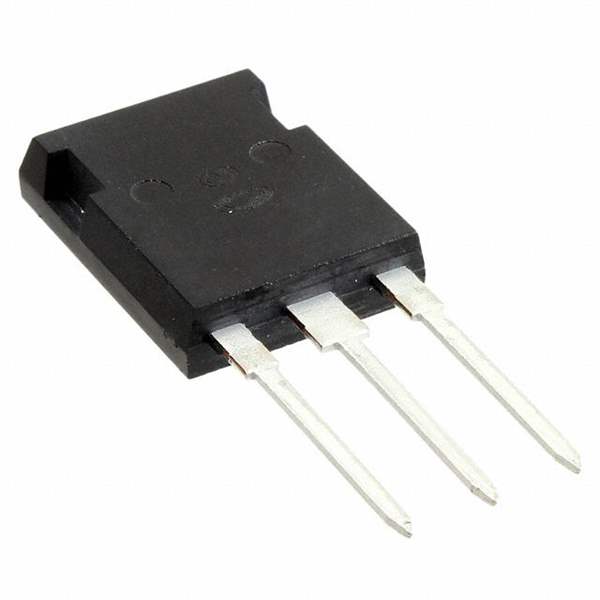

APT25GP120BDQ1G Microsemi Corporation
Lo stesso modello può avere più lotti, le immagini sono solo a scopo di riferimento.

APT25GP120BDQ1G

Parte No APT25GP120BDQ1G
Produttore Microsemi Corporation
Catalogo IGBTs - Single
Descrizione IGBT 1200V 69A 417W TO247
Scheda tecnica
APT25GP120BDQ1G Scheda tecnica
Campione
Stato RoHS rohs
Modelli ECAD
Serve Aiuto?

Specifiche prodotto Segnala problema?

Categorie Discrete Semiconductor Products
Costruttore Microsemi Corporation
Imballaggio Tube/Rail
Stato Active
Tipo IGBT PT
Tensione di rottura massima collettore-emettitore VCEO 1200V
Corrente massima collettore 69A
Corrente di collettore a impulsi 90A
Tensione di saturazione collettore-emettitore (max) 3.9V @ 15V, 25A
Dissipazione di potenza massima 417W
Energia di commutazione totale (Ets) 500μJ (on), 440μJ (off)
Tipo di ingresso Standard
Carica di gate 110nC
Tempo di ritardo di accensione e spegnimento 12ns/70ns
Condizioni di prova 600V, 25A, 5 Ohm, 15V
Intervallo di temperatura - Esercizio -55°C to 150°C (TJ)
Montaggio Through Hole
Contenitore/involucro TO-247 [B]
Condizione di conservazione Dry storage cabinet & Humidity protection package
Codice Articolo Win Source 051446-APT25GP120BDQ1G
Popolarità Medium
Rischio di contraffazione sul mercato aperto 40 pct.
Stato della domanda e dell'offerta Limited
Modelli ECAD Contact us to download
Scheda dati sulla sicurezza dei materiali (MSDS) Get Access
Quantità per confezione 1
Modello 3D Ultra Librarian Ultra Librarian APT25GP120BDQ1G Modello CAD

Descrizione

APT25GP120BDQ1G High-Power IGBT Module

The APT25GP120BDQ1G is an Insulated Gate Bipolar Transistor (IGBT) module designed for high-efficiency power applications. It combines the advantages of fast switching speed and low conduction loss.

  • Applications/Projects:
    • Industrial Motor Drives
    • Electric Vehicle Inverters
    • Solar Inverters
    • Welding Equipment
  • Features and Benefits:
    • High Efficiency: Optimized for reduced power loss.
    • Fast Switching: Supports high-speed operations in demanding setups.
    • Reliable Operation: Withstands harsh environments and high operating temperatures.
  • Additional Details:
    • Package Type: SOT-227
    • Voltage Rating: 1200V
    • Manufacturer: Advanced Power Technology
